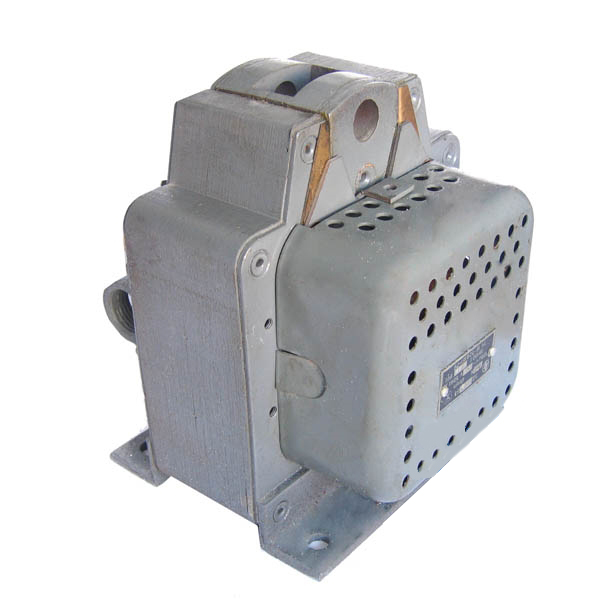

ЭД ЭД-электромагнит длинноходовой
ХХ Габарит (размер магнитопровода): 10, 11
Х Способ воздействия на исполнительный механизм: 1-тянущий, 2-толкающий
Х Режим работы: 0-ПВ100,40%, 1-ПВ15%
Х Степень защиты: 1-IP30, 2-IP20
М М - катушка с гибкими выводами
ХХ Климатическое исполнение и категория размещения (У3, УХЛ4)
Технические характеристики
тип электромагнита эд-10101 эд-10102 эд-11101 эд-11102
напряжение питания,в 110, 127, 220, 380, 500, 660
потребляемая мощность (пусковая/рабочая), вт 2300/120 2300/140
номинальное усилие, н 160 250
число циклов в час 120
ход якоря, мм 40
габаритные размеры, мм 144х134х175 144х152х175 144х148х175 144х166х175
масса, кг 10 10.2 12 12.2
